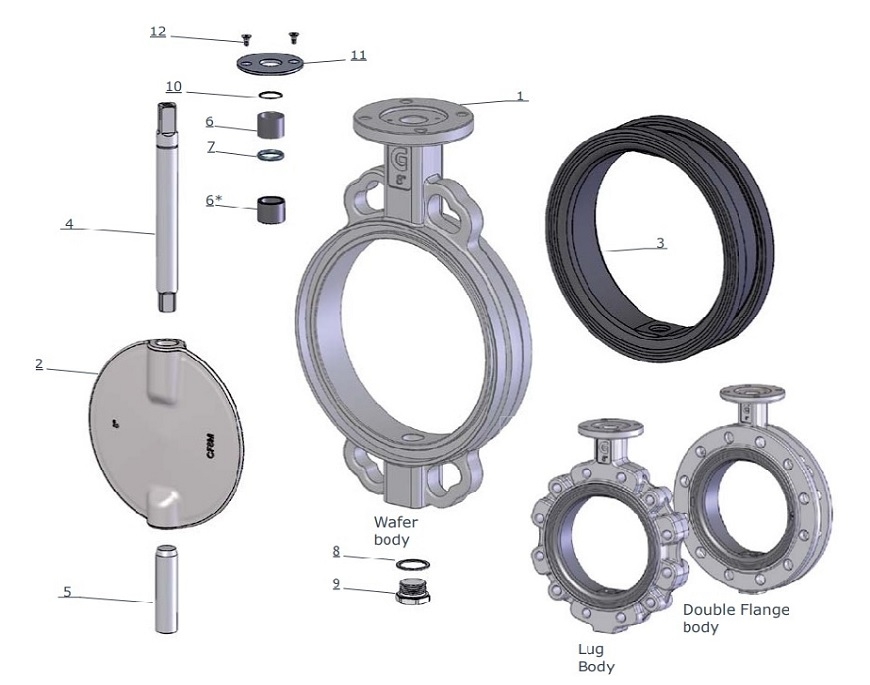

Genel Bilgiler | |
Model | KA Serisi |
Ölçü | DN 40 - 800 |
Basınç Sınıfı | PN 10 / PN 16 / Class 150 - (20 Bar) |
Sıcaklık Değerleri | -35 °C / 200 °C Sızdırmazlık elemanlarına göre |
Sızdırmazlık Elemanları | E.P.D.M / EPDM-HT / NBR / FKM Vulkanize conta, değiştirilemez. |
Gövde Malzemesi | GGG 40 / Karbon Çelik / AISI316 / Aluminyum Bronz |
Disk Malzemesi | AISI 316 / Aluminyum Bronz / Monel® / Hastelloy® |
Kumanda Şekilleri | Pnomatik Aktuatörlü, Elektrik Aktuatörlü Dişli Kutulu (Gear Box) |
Uygulama Alanları | Yüksek Basınç ve Düşük Vakum Uygulamaları |

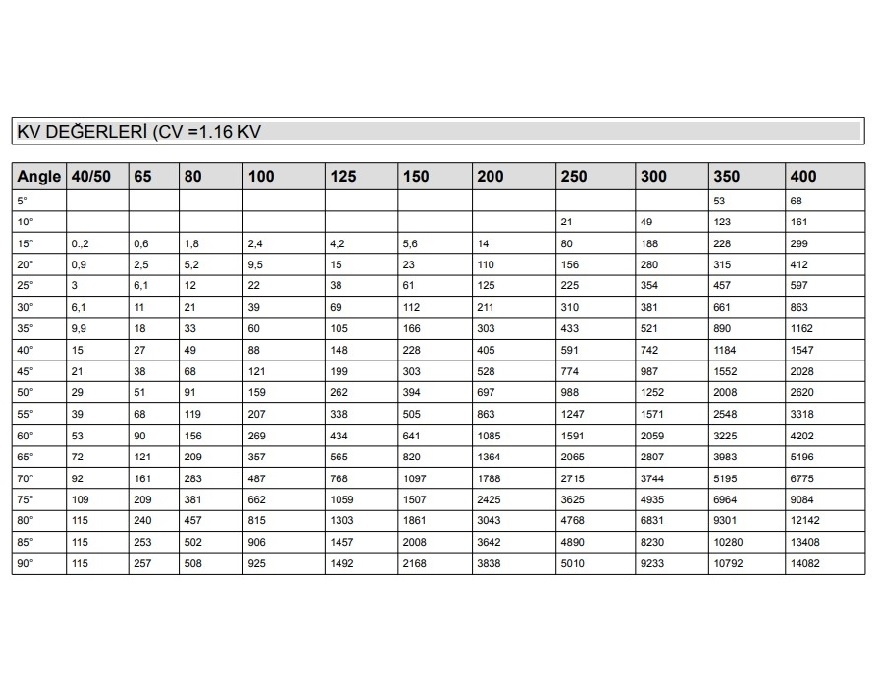

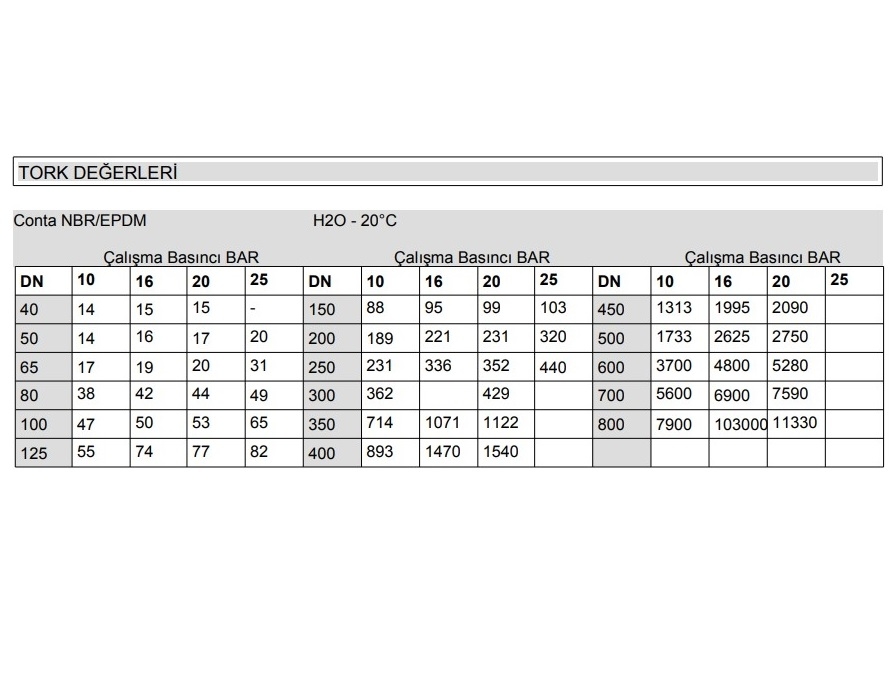

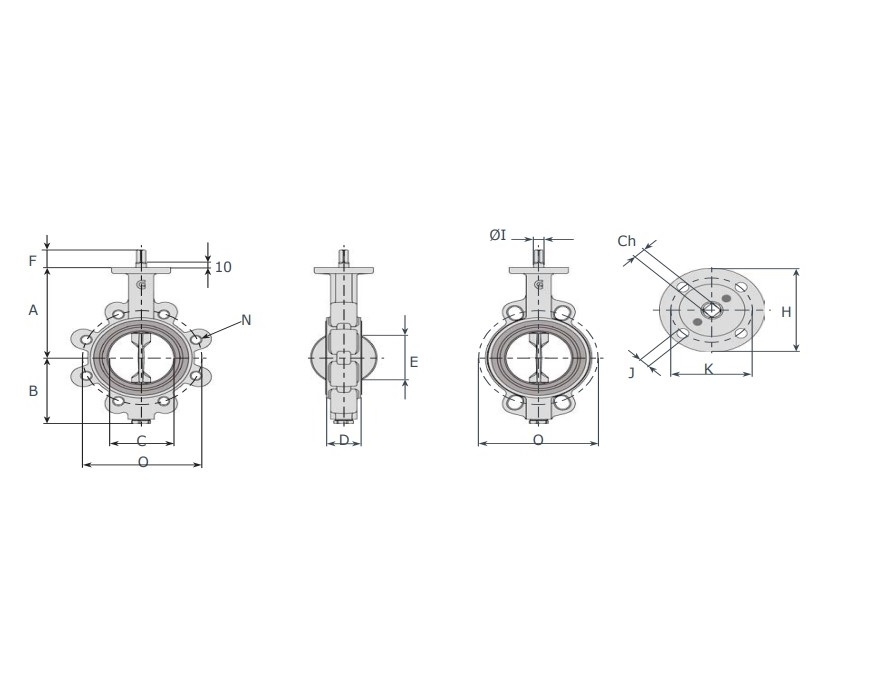

DN | A | B | C | D | E | F | ØI | Ch | H | K | J | N | n | O | N | n | O | N | n | O | W | L | W | L |
40 | 130 | 75 | 49 | 33 | 36 | 34 | 14 | 11 | 90 | 70 | 9 | - | - | - | M16 | 4 | 110 | M16 | 4 | 110 | 2.2 | 3 | 2.2 | 3 |
50 | 138 | 81 | 55 | 43 | 35 | 34 | 14 | 11 | 90 | 70 | 9 | M12 | 4 | 110 | M16 | 4 | 125 | M16 | 4 | 125 | 2.8 | 3.7 | 2.8 | 3.7 |
65 | 144 | 98 | 68 | 46 | 50 | 34 | 14 | 11 | 90 | 70 | 9 | M12 | 4 | 130 | M16 | 8 | 145 | M16 | 8 | 145 | 3.7 | 5.3 | 3.7 | 5.3 |
80 | 158 | 110 | 81 | 46 | 67 | 34 | 14 | 11 | 90 | 70 | 9 | M16 | 4 | 150 | M16 | 8 | 160 | M16 | 8 | 160 | 4 | 6.1 | 4 | 6.1 |
100 | 173 | 128 | 101 | 52 | 87 | 34 | 16 | 11 | 90 | 70 | 9 | M16 | 4 | 170 | M16 | 8 | 180 | M16 | 8 | 180 | 6 | 8.1 | 6 | 8.1 |
125 | 186 | 140 | 126 | 56 | 113 | 34 | 18 | 14 | 90 | 70 | 9 | M16 | 8 | 200 | M16 | 8 | 210 | M20 | 8 | 210 | 7.2 | 9.7 | 7.2 | 9.7 |
150 | 202 | 155 | 150 | 56 | 140 | 34 | 18 | 14 | 90 | 70 | 9 | M16 | 8 | 225 | M20 | 8 | 240 | M20 | 8 | 240 | 9.1 | 11.5 | 9.5 | 11.8 |
200 | 240 | 190 | 200 | 60 | 191 | 38 | 22 | 17 | 125 | 102 | 11 | M16 | 8 | 280 | M20 | 8 | 295 | M20 | 12 | 295 | 14 | 27 | 16 | 29 |
250 | 270 | 220 | 250 | 68 | 241 | 38 | 30 | 22 | 125 | 102 | 11 | M16 | 12 | 335 | M20 | 12 | 350 | M24 | 12 | 355 | 22 | 34 | 26 | 38 |
300 | 300 | 247 | 298 | 78 | 298 | 38 | 30 | 22 | 125 | 102 | 11 | M20 | 12 | 395 | M20 | 12 | 400 | M24 | 12 | 400 | 32 | 49 | 36 | 53 |
